Las cerraduras electromagnéticas —coloquialmente denominadas ventosas en el sector de la seguridad electrónica— representan una de las evoluciones más disruptivas en la ingeniería de control de accesos del último siglo. Basadas en la aplicación pura de las leyes del electromagnetismo, estos dispositivos eliminan por completo la dependencia de pestillos, pestilleras y componentes mecánicos móviles para la retención de puertas. Este informe técnico analiza en profundidad su trayectoria histórica, sus fundamentos de física e ingeniería, las tipologías estructurales avanzadas, su comportamiento electrónico ante fenómenos transitorios y su implementación crítica en infraestructuras de alta exigencia, tomando como referencia los estándares industriales y desarrollos tecnológicos de firmas líderes como CDVI y Magnetic Solutions.
Desplácese para obtener más información
El origen de la cerradura electromagnética moderna no fue un hallazgo casual, sino una respuesta de ingeniería directa a crisis de seguridad física y vacíos normativos en la protección de infraestructuras críticas a finales de la década de 1960.
A finales de los años 60, el auge de los ordenadores centrales (mainframes) bancarios e industriales concentró un valor económico e informativo sin precedentes en espacios reducidos. En 1969, en un contexto de altas tensiones sociales y protestas estudiantiles en Montreal, un sabotaje dentro del centro de datos de una importante entidad bancaria demostró la vulnerabilidad de los accesos de la época. Las cerraduras mecánicas convencionales y los primeros pestillos eléctricos basados en solenoides fallaron catastorizamente: ante impactos mecánicos o palancajes, los pernos se fracturaban; y bajo la necesidad de una evacuación rápida combinada con un bloqueo perimetral selectivo, los sistemas colapsaban.
Arthur Geringer, un ingeniero especializado en hardware de seguridad, abordó el problema eliminando el eslabón más débil del cierre: el rozamiento y la fractura mecánica. Su patente sentó las bases de un dispositivo que utilizaba un bloque magnético alimentado por corriente continua para mantener sellada una contraplaca de acero dulce. Si el sistema disponía de energía, la puerta era virtualmente inamovible; si la energía se interrumpía, la puerta se liberaba de forma instantánea.
Durante las décadas de 1970 y 1980, el desarrollo de las ventosas electromagnéticas se aceleró debido a la introducción de normativas estrictas de protección de la vida humana (como los primeros borradores de la NFPA 101 en América y las normativas de seguridad en edificios públicos en Europa). Las cerraduras mecánicas tradicionales planteaban un dilema peligroso: para proteger un recinto contra intrusos se requería echar la llave, pero esto bloqueaba a los ocupantes en caso de incendio o acumulación de humo.https://www.cdviberica.com/es/cerraduras-y-cierres-electricos/ventosas-electromagneticas/ventosas-superficie-interior/cerradura-electromagnetica-superficie-c3s11/
La cerradura electromagnética resolvió este conflicto de forma nativa mediante el principio Fail-Safe (Seguridad Positiva). Al vincular el suministro eléctrico de la ventosa al sistema de detección de incendios de los edificios, cualquier señal de alarma cortaba automáticamente la alimentación, liberando los caminos de evacuación sin intervención humana. Fabricantes especializados como CDVI lideraron este mercado en las décadas posteriores, transformando aquellos primeros dispositivos pesados y térmicamente ineficientes en los sistemas refinados, modulares y de bajo consumo que definen el estándar actual.
Para comprender la fiabilidad operativa de una ventosa electromagnética, es necesario desglosar los fenómenos físicos que ocurren en su interior durante los estados de reposo, energización y saturación magnética.
El funcionamiento del dispositivo se rige por la creación de un circuito magnético cerrado de baja reluctancia (resistencia al flujo magnético). El electroimán, fijado firmemente al marco de la puerta, contiene una bobina de hilo de cobre de alta pureza dispuesta en múltiples capas alrededor de un núcleo ferroso. Cuando una corriente continua (I) atraviesa la bobina, se genera una intensidad de campo magnético (H) que orienta los dominios magnéticos del núcleo.

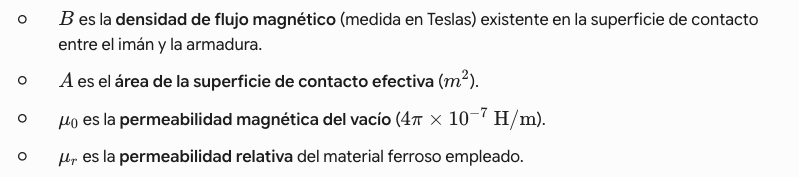

La fuerza de retención o sujeción (F) que ejerce la ventosa sobre la placa de armadura (instalada en la hoja de la puerta) se calcula mediante la aplicación de las ecuaciones de Maxwell para fuerzas en medios magnéticos:
De esta fórmula se deducen dos reglas críticas de ingeniería electrónica aplicadas por firmas como CDVI:
Cualquier reducción en el área de contacto (A), provocada por una mala alineación física de la puerta o por la acumulación de suciedad, degrada la fuerza de retención de manera directamente proporcional.
La densidad de flujo (B) depende estrechamente de la corriente eléctrica disponible. Si la tensión cae debido a una sección de cable inadecuada en tiradas largas, la fuerza de sujeción disminuye de forma cuadrática.
Los primeros diseños de ventosas sufrían de sobrecalentamiento extremo y pérdidas masivas de eficiencia debido a las corrientes parásitas o corrientes de Foucault. Cuando un bloque de hierro macizo se somete a variaciones de campo o corrientes continuas de alta densidad, se inducen corrientes circulares internas en el metal que transforman la energía eléctrica en calor residual por efecto Joule.
Para mitigar esto, la ingeniería moderna implementada en las gamas de CDVI y Magnetic Solutions utiliza núcleos laminados. En lugar de un bloque de acero sólido, el núcleo del electroimán se construye uniendo cientos de láminas delgadas de acero al silicio (o acero magnético), separadas entre sí por una capa microscópica de barniz aislante. Las láminas se orientan paralelamente a las líneas de flujo magnético. Al interrumpir el camino físico de las corrientes parásitas perpendiculares, se logra:
Reducir la temperatura operativa del dispositivo, prolongando la vida útil del aislamiento de la bobina de cobre.
Maximizar la permeabilidad magnética, logrando fuerzas de retención superiores (por ejemplo, 300 kg o 500 kg) en carcasas considerablemente más compactas y estéticas
La transferencia de fuerzas entre la hoja de la puerta y el marco determina la elección de la arquitectura física de la cerradura. Existen dos configuraciones fundamentales en el mercado de la seguridad electrónica.
Es la tipología más común y visible. En este escenario, la fuerza ejercida por un intento de intrusión actúa de forma estrictamente perpendicular a la cara del electroimán. La resistencia del sistema depende exclusivamente de la fuerza cohesiva del campo magnético que sujeta la placa de armadura.
Mecánica de montaje: Requiere soportes mecánicos específicos (soportes en L, Z o U) para adaptar el imán a marcos estrechos, puertas de vidrio o puertas que abren hacia el interior.
Margen de tolerancia: Posee una alta tolerancia a los desajustes mecánicos longitudinales de la puerta, ya que la placa de armadura se monta sobre un perno central con arandelas de goma (silentblocks) que le permiten pivotar ligeramente y autoalinearse de forma plana contra el imán al cerrarse la puerta.
Cuando la estética del edificio exige un diseño completamente oculto, o cuando se trabaja con puertas de doble acción (vaivén, que abren tanto hacia el interior como hacia el exterior), las ventosas de superficie son inviables. Aquí interviene la ingeniería de los cierres de cizallamiento, un campo especializado donde Magnetic Solutions ofrece desarrollos de alta precisión.
Principio operativo: El electroimán se empotra en el travesaño del marco superior y la placa de armadura se empotra en el canto superior de la hoja de la puerta. Al cerrarse la puerta y alinearse ambos componentes, el sensor magnético activa la bobina. La fuerza de atracción jala la armadura verticalmente hacia arriba dentro del marco.
Resistencia compuesta: Además de la atracción magnética pura, los shear locks incorporan pestañas, tetones o rebajes metálicos mecanizados en las caras de contacto. Cuando el imán atrae la placa, estos elementos mecánicos encajan entre sí. Cuando un intruso intenta empujar la puerta, la fuerza se ejerce de forma lateral (esfuerzo cortante o de cizalla).
Rendimiento: Esta combinación de retención magnética y resistencia estructural permite que dispositivos extremadamente pequeños alcancen fuerzas de retención excepcionales, superando habitualmente los 1000 kg a 1500 kg de resistencia al corte. Sin embargo, exigen una tolerancia de alineación milimétrica (normalmente entre 1 mm y 3 mm como máximo) para garantizar que el circuito magnético se complete con éxito.
Una cerradura electromagnética es, por definición, un inductor eléctrico masivo. Esta naturaleza inductiva introduce dos problemas físicos críticos que deben ser resueltos mediante el diseño electrónico de la placa de circuito integrado interna.
Todos los materiales ferromagnéticos poseen memoria magnética. Al interrumpir por completo la corriente eléctrica (I = 0), el material no recupera instantáneamente una densidad de flujo cero (B = 0). Este fenómeno, derivado del lazo de histéresis del material, se conoce como magnetismo remanente.
Si no se corrige, cuando un usuario introduce un código válido en un teclado de CDVI o pasa su tarjeta de proximidad, la corriente se corta, pero la puerta permanece físicamente “pegada” al marco durante uno, dos o tres segundos debido a este magnetismo residual. Esto interrumpe el paso fluido de las personas y da la falsa sensación de que el sistema sigue bloqueado.
Para solucionar este defecto físico, los fabricantes emplean dos metodologías combinadas:
Expulsión mecánica por muelle o vástago: La placa de armadura cuenta en su centro con un pasador cargado por un muelle de compresión o un botón de goma de alta densidad. Cuando el campo magnético está activo, la fuerza vence al muelle y la placa se adhiere. En el instante en que la corriente cae, el muelle ejerce una fuerza mecánica opuesta que separa físicamente la armadura del imán, rompiendo instantáneamente el flujo residual.
Desmagnetización electrónica activa: Los circuitos de control de las ventosas avanzadas aplican una microcorriente inversa de polaridad opuesta inmediatamente después de cortar la alimentación principal, forzando a los dominios magnéticos del núcleo a regresar al punto cero de la curva de histéresis de forma casi instantánea (en milisegundos).
De acuerdo con la Ley de Lenz, en el momento exacto en que se interrumpe la corriente que alimenta una bobina inductiva, el colapso del campo magnético induce un pico de tensión transitorio de polaridad invertida de enorme magnitud, conocido como fuerza contraelectromotriz (Back-EMF). Este pico de tensión puede alcanzar fácilmente cientos de voltios.
Si la ventosa no dispone de protección interna, este arco voltaico viaja de regreso por el cableado hacia el panel de control de accesos, destruyendo los relés de salida, perforando los transistores de conmutación o provocando reinicios inesperados en los microcontroladores del sistema.
Las arquitecturas de hardware desarrolladas por CDVI integran componentes de supresión directamente en la placa de la cerradura:
Varistores de Óxido de Metal (MOV): Dispositivos que disminuyen drásticamente su resistencia eléctrica cuando la tensión supera un umbral seguro, derivando el pico de tensión perjudicial de forma interna antes de que abandone la cerradura.
Diodos de libre circulación (Flyback Diodes): Colocados en paralelo con la bobina para proporcionar un camino cerrado seguro donde la energía almacenada en el campo magnético pueda disiparse de forma segura en forma de corriente circulante dentro de la propia bobina.
Para justificar la especificación de una cerradura electromagnética frente a los cierres mecánicos o motorizados tradicionales en un proyecto de arquitectura o ingeniería, es fundamental evaluar su rendimiento técnico y su impacto económico a largo plazo.
| Criterio Técnico | Cerradura de Embutir Mecánica | Pestillo / Abrepuertas Eléctrico | Cerradura Motorizada de Alta Seguridad | Ventosa Electromagnética Profesional (CDVI / Magnetic Solutions) |
| Principio Mecánico | Bulón móvil accionado por llave/maneta | Pestillera pivotante retenida por solenoide | Bulón retráctil accionado por motor de corriente continua | Atracción magnética de estado sólido |
| Componentes con Desgaste | Muelles, engranajes, cilindros, levas | Muelles de torsión, bobina pequeña, lengüeta | Motor, microinterruptores, tren de engranajes | Ninguno (cero piezas móviles) |
| Velocidad de Desbloqueo | Manual (1-3 segundos) | Inmediata (latencia de solenoide: ~50ms) | Lenta (retirada de perno motorizado: 500ms – 1.5s) | Ultra-instantánea (corte de flujo: <20ms) |
| Ciclos de Vida Útil Estimados | 100.000 – 200.000 | 200.000 – 500.000 | 300.000 – 500.000 | Superior a 1.000.000 – Prácticamente ilimitada |
| Consumo de Corriente Permanente | 0 mA (Pasivo) | Generalmente momentáneo (impulsos de 200-500mA) | Solo durante ciclo de apertura/cierre (~1A) | Continuo en estado de bloqueo (~250mA a 24VDC / ~500mA a 12VDC) |
| Modo de Fallo de Seguridad | Bloqueada (Fail-Secure) | Configurable (Fail-Safe o Fail-Secure) | Bloqueada por defecto mecánico | Siempre Fail-Safe de forma intrínseca |
Aunque la ventosa electromagnética requiere una inversión inicial media-alta y genera un costo operativo constante debido a su consumo eléctrico continuo (aproximadamente de 4 a 6 W por dispositivo), su Coste Total de Propiedad a los 5 o 10 años es drásticamente inferior al de los sistemas mecánicos o motorizados en accesos de alto tráfico (como la entrada de una universidad, un hospital o una torre corporativa).
Al no existir fatiga de materiales por fricción, las tasas de sustitución de hardware por avería caen a niveles cercanos al cero por ciento, eliminando los costos de mano de obra técnica de emergencia y las interrupciones en la seguridad operativa del edificio.
La ventosa electromagnética moderna ya no es un componente periférico pasivo que simplemente recibe energía; se ha convertido en un nodo sensorizado integrado en la red de seguridad de los edificios inteligentes.
Las unidades de gama alta fabricadas por CDVI incorporan sistemas de monitorización dual para evitar el sabotaje y reportar alertas en tiempo real al software central de gestión de accesos (SMS):
Monitorización del estado de la hoja (Contacto Reed): Un interruptor magnético de lengüeta oculto dentro de la carcasa detecta la proximidad de un pequeño imán permanente instalado en la placa de armadura. Este contacto informa al sistema si la puerta está físicamente abierta o cerrada, independientemente de si la cerradura tiene energía o no.
Monitorización del estado de bloqueo real (Sensor de Efecto Hall): Este es el componente crítico para la alta seguridad. El sensor de efecto Hall es un transductor de estado sólido que mide directamente la magnitud del campo magnético concentrado dentro del núcleo ferroso.
[Puerta Abierta] -> Flujo disperso -> Sensor Hall detecta < 0.5 Tesla -> Relé Alerta de Inseguridad
[Puerta Cerrada y Sellada] -> Flujo concentrado -> Sensor Hall detecta > 1.5 Tesla -> Relé Estado Seguro
Si un atacante coloca un elemento extraño (un trozo de cinta aislante, pintura o una lámina delgada de plástico) sobre la superficie de la ventosa para impedir el cierre magnético completo y permitir una intrusión posterior, el sensor de efecto Hall detecta instantáneamente que la densidad de flujo electromagnético es anómala o inferior al umbral programado. De forma automática, el circuito interno conmuta un relé de salida de señalización (contacto seco NC/NO) que activa una alarma silenciosa en la central de seguridad bajo el evento de “Sabotaje de Cierre” o “Fuerza de Retención Comprometida”.
La cerradura electromagnética o ventosa representa la solución madura y definitiva para la gestión de accesos de alta frecuencia donde los criterios de seguridad de la vida humana (Fail-Safe) y ausencia de mantenimiento mecánico son prioritarios. Gracias al desarrollo de aleaciones metalúrgicas avanzadas de núcleos laminados y a la sofisticación de los sensores de telemetría de efecto Hall integrados, marcas destacadas como CDVI y Magnetic Solutions ofrecen hoy en día arquitecturas que combinan la máxima resistencia física con un control analítico total de la infraestructura, consolidando a estos dispositivos como elementos irremplazables en el diseño contemporáneo de edificios corporativos, sanitarios y de alta seguridad.
