Fundamentos de Ingeniería y Diseño de la Serie SR
La Serie SR representa la evolución de los abrepuertas eléctricos simétricos, diseñados bajo una premisa de universalidad y eficiencia. La arquitectura de estos dispositivos se centra en la versatilidad de instalación, permitiendo su implementación en puertas de mano derecha o izquierda sin necesidad de modificaciones estructurales complejas. Esta simetría no solo facilita el trabajo del instalador, sino que optimiza la gestión de inventarios para grandes proyectos de edificación.
Ciencia de Materiales y Resistencia Estructural
La durabilidad de la Serie SR reside en el uso de materiales de alta calidad. La mayoría de los cuerpos de los cierres están fabricados en Zamak®, una aleación de zinc, aluminio, magnesio y cobre que ofrece una excelente estabilidad dimensional y una resistencia mecánica superior frente a intentos de intrusión.
| Característica Técnica | Especificación Detallada |
| Material del Cuerpo | Zamak® / Acero Inoxidable |
| Altura del abrepuertas | 67 mm (Estándar Serie S) |
| Resistencia a la Rotura | 3500 N |
| Ajuste de la Mordaza | 5 mm – 7 mm |
| Compatibilidad de Puerta | Madera, Metal, PVC, Aluminio |
| Ciclos de Vida Testados | 500.000 ciclos* |

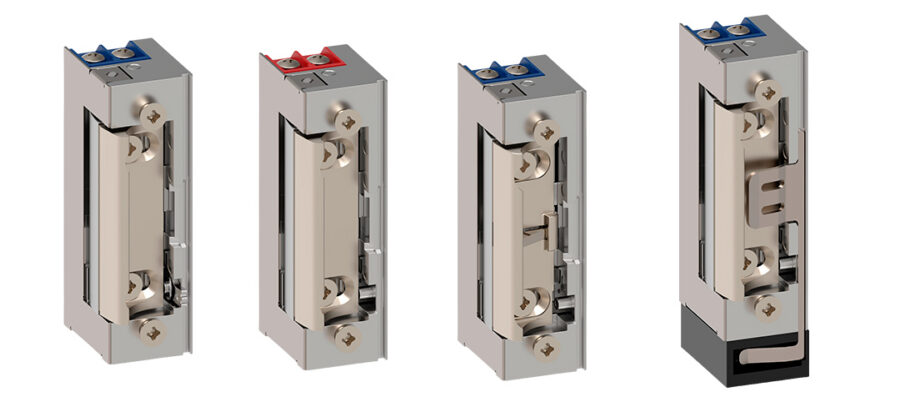

Análisis de Subfamilias y Lógicas de Operación
La Serie SR no es un producto único, sino una familia diversificada que aborda distintas filosofías de seguridad, clasificadas principalmente por su comportamiento ante la presencia o ausencia de corriente eléctrica.
Serie SR Estándar (Fail-Secure)
La subfamilia SR básica opera bajo el principio de “emisión”. El dispositivo permanece bloqueado sin energía y solo permite la apertura cuando recibe un impulso eléctrico.
Esta configuración es la preferida para perímetros exteriores y oficinas donde se debe garantizar que, ante un fallo eléctrico total, el edificio permanezca asegurado frente a intrusiones externas.
Serie SIR y SDR (Fail-Safe)
Para rutas de evacuación y salidas de emergencia, CDVI ha desarrollado las series SIR y SDR. Estos modelos operan de forma invertida: el cierre se mantiene bloqueado mientras recibe corriente constante y se libera inmediatamente al interrumpirse el suministro. La serie SDR destaca por su simetría optimizada y su capacidad de respuesta instantánea en sistemas críticos.
Especialización Funcional: SPR y STR
La inteligencia aplicada al hardware se manifiesta en las variantes SPR y STR:
- Serie SPR (Monitoreo): Incorpora un contacto de señalización que permite al sistema de control de accesos conocer, en tiempo real, si el pestillo está encajado o si la puerta ha sido dejada abierta. Esto es vital para la gestión de alarmas en centros de datos o zonas restringidas.
- Serie STR (Contacto Estacionario): Diseñada para aplicaciones donde se requiere que el cierre permanezca desbloqueado tras un solo impulso eléctrico hasta que la puerta sea físicamente abierta, simplificando la interacción del usuario en entornos residenciales.
Funcionamiento Eficiente a 5.5V
En instalaciones de gran envergadura, el cableado extenso entre el controlador y la puerta puede provocar una degradación significativa del voltaje. Mientras que muchos cierres del mercado fallan si la tensión cae por debajo de los 10V, la Serie SR de CDVI ha sido diseñada con bobinas de alta eficiencia que permiten la activación incluso a umbrales tan bajos como 5.5V*en condiciones críticas.
Resistencia a la Precarga: Superando la Presión Lateral
La precarga ocurre cuando la puerta ejerce presión sobre el abrepuertas debido a sellos acústicos, deformaciones por temperatura o sistemas de presurización de aire. Un cierre convencional puede quedar “atrapado” bajo esta presión.
La Serie SR está certificada para vencer una precarga de hasta 180N cuando opera a 12V AC y hasta 90N en 12V DC. Esta característica garantiza que la puerta se libere suavemente sin necesidad de que el usuario tenga que empujar o tirar con fuerza excesiva.
| Parámetro Eléctrico | Valor / Rango |
| Rango de Voltaje Operativo | 10V a 24V AC/DC |
| Umbral Crítico de Apertura | 5.5V DC (Configuraciones específicas)* |
| Consumo a 12V DC (ED 100%) | 290 mA |
| Resistencia a Precarga (AC) | 180 N |
| Resistencia a Precarga (DC) | 90 N |
Protección Electrónica Avanzada: El Papel de la Tecnología Transil
Un cierre eléctrico es, fundamentalmente, una carga inductiva. Al desactivarse, la bobina genera un pico de tensión (fuerza contraelectromotriz) que puede alcanzar cientos de voltios, regresando por el cableado hacia el controlador de accesos. Sin protección, este fenómeno destruye prematuramente los relés y circuitos lógicos de los controladores.
Ventajas del Transil Bidireccional frente al Varistor
CDVI ha integrado en la Serie SR tecnología de supresión de picos de última generación. A diferencia de las soluciones económicas que utilizan varistores (MOV) —los cuales se degradan con cada pico absorbido hasta quedar inactivos—, el uso de diodos Transil bidireccionales ofrece una protección permanente y de respuesta ultrarrápida.
- Velocidad de Respuesta: Los diodos Transil actúan en picosegundos, bloqueando el pico de tensión antes de que alcance componentes sensibles.
- Longevidad: No presentan un mecanismo de desgaste por uso, lo que garantiza que la protección sea tan duradera como el propio abrepuertas.
- Integración: Al estar integrados en el cuerpo del cerradero, eliminan la necesidad de que el instalador coloque diodos externos en los terminales, reduciendo errores humanos durante la instalación.
Ciclos de Vida y Durabilidad: El Estándar de 500.000 Aperturas
La Serie SR ha sido sometida a pruebas de fatiga extrema para asegurar su funcionamiento en entornos de tráfico intenso, como aeropuertos, hospitales o centros educativos. Los modelos de alto rendimiento alcanzan los 500.000* ciclos de apertura y cierre sin fallos mecánicos ni degradación de la fuerza de retención. Este nivel de durabilidad se traduce en un coste total de propiedad (TCO) significativamente menor, ya que las intervenciones de mantenimiento se reducen drásticamente.
Esta longevidad está respaldada por una garantía líder en la industria, lo que subraya la confianza en la robustez de los procesos de producción automatizados en Europa.
Sinergia con el Ecosistema ATRIUM
El potencial de un abrepuertas SR se maximiza cuando se integra con el sistema de control de accesos ATRIUM de CDVI. ATRIUM es una solución web-based diseñada para gestionar hasta 500 puertas de manera intuitiva y segura de forma remota.
Control Inteligente y Monitorización de Estado
Los controladores de la serie ATRIUM, como el A22 y el A22K (Krypto de alta seguridad), proporcionan una interfaz directa para la gestión de los abrepuertas SR. Una funcionalidad distintiva es la capacidad del software para monitorizar el voltaje y la corriente consumida por cada cierre en tiempo real.
- Diagnóstico Preventivo: Si un cerrasdero SR comienza a consumir más corriente de lo normal debido a un bloqueo mecánico o degradación de la bobina, ATRIUM puede generar una alerta automática antes de que ocurra el fallo total.
- Gestión de Energía: Las salidas de bloqueo de ATRIUM están limitadas electrónicamente a 750 mA a 12V DC, lo que encaja perfectamente con el consumo de un cerradero SR1024, permitiendo incluso alimentar dispositivos adicionales si es necesario.
Seguridad Krypto y Cifrado de Extremo a Extremo
Para instalaciones críticas, el uso del controlador A22K introduce el protocolo Krypto. Este ecosistema asegura que la comunicación entre el lector, el controlador y el software esté protegida por cifrado AES de 256 bits, impidiendo la manipulación de la señal de apertura que llega al cierre SR.
| Componente ATRIUM | Especificación Clave | Integración con Serie SR |
| Controlador A22K | 2 Puertas / 4 Lectores IP | Salidas de 12V DC dedicadas |
| Capacidad de Usuarios | 10.000 Tarjetas / Usuarios | Gestión de niveles de acceso complejos |
| Interfaz de Software | Servidor Web Embebido | Monitorización de consumo de cierre |
| Seguridad | AES 256-bit (Krypto) | Protección contra sabotaje electrónico |
Integración con Robin SIP: Comunicación y Apertura IP
La seguridad moderna requiere la convergencia de la voz, el vídeo y el control físico. La gama de intercomunicadores Robin SIP de CDVI se integra de forma nativa con los abrepuertas de la Serie SR para ofrecer una solución de gestión de visitas completa y profesional.
Operación sobre Infraestructura PoE
Los intercomunicadores Robin, como el ProLine y el Video Pro, se alimentan a través de Power over Ethernet (PoE), eliminando la necesidad de fuentes de alimentación locales en la puerta. Cuando un visitante llama desde un Robin SIP, el usuario puede verificar su identidad mediante vídeo HD y audio cristalino antes de autorizar la entrada.
Lógica de Apertura Remota y Relés
El intercomunicador Robin cuenta con un relé integrado que puede conectarse directamente a un abrepuertas SR en configuración Fail-Secure o Fail-Safe. La apertura se activa mediante una combinación de teclas en el teléfono IP o smartphone del receptor. Para instalaciones con múltiples cierres o necesidades de seguridad más complejas, se puede integrar la unidad IP Quad web relay unit, que permite controlar hasta cuatro dispositivos SR adicionales a través de la red local.
Casos de Uso y Aplicaciones Sectoriales
La combinación de la Serie SR con ATRIUM y Robin SIP permite abordar retos específicos en diversos verticales de mercado.
Centros de Salud y Hospitales
En los entornos hospitalarios, la higiene y la eficiencia son fundamentales. La integración de la Serie SR con lectores biométricos permite al personal sanitario acceder a zonas restringidas sin contacto físico. Los cerraderos de acero inoxidable de la Serie SR resisten los protocolos de desinfección química sin comprometer su estética ni su funcionamiento.
Residencial de Lujo y Comunidades de Propietarios
Para edificios de apartamentos, la fiabilidad de la Serie SR es clave para evitar costosos desplazamientos de mantenimiento. El uso de intercomunicadores Robin SIP permite a los propietarios recibir llamadas del portal en sus dispositivos móviles y abrir la puerta mediante el cerradero SR1024, incluso si no se encuentran físicamente en el edificio. La protección Transil asegura que el sistema sea inmune a las fluctuaciones eléctricas.
Mantenimiento y Mejores Prácticas de Instalación
Para asegurar que un abrepuertas de la Serie SR alcance su vida útil proyectada, se deben seguir protocolos de instalación rigurosos:
- Alineación Mecánica: Aunque la mordaza radial permite ajustes, es vital que el pestillo de la cerradura mecánica encaje en el centro del abrepuertas SR para minimizar la fricción.
- Cálculo de Secciones de Cable: Para evitar caídas de tensión que superen el margen de seguridad de la Serie SR, se recomienda el uso de cables con sección adecuada.
- Verificación del Modo de Fallo: Es imperativo asegurar que los modelos SIR/SDR (Fail-Safe) estén vinculados a la central de incendios del edificio para cumplir con la normativa de seguridad de vida.
- Protección Integrada: Al utilizar la Serie SR, no es necesario añadir diodos externos, ya que el Transil bidireccional integrado ofrece una respuesta superior.
La Serie SR de CDVI no es solo un cierre eléctrico; es el resultado de una convergencia entre la metalurgia de precisión y la electrónica avanzada. Su capacidad para operar bajo condiciones de precarga, su resiliencia ante caídas de tensión hasta los 5.5V* y su protección inigualable mediante tecnología Transil la sitúan como la elección lógica para los profesionales de la seguridad.
La integración nativa con la plataforma ATRIUM proporciona una inteligencia de gestión avanzada, mientras que la unión con Robin SIP cierra el círculo de la seguridad mediante una comunicación IP de alta fidelidad. La Serie SR continúa siendo el estándar de oro en el cierre electromecánico para el siglo XXI.
