Ecosistema Integral de Control de Acceso CDVI

1. Visión General del Ecosistema de Seguridad CDVI y Arquitectura Tecno-Estratégica

El control de acceso en infraestructuras corporativas e industriales exige abandonar la fragmentación de los sistemas electromecánicos aislados para dar paso a plataformas de seguridad convergentes, escalables y blindadas criptográficamente. La evolución del entorno de amenazas, unida a la necesidad de optimizar los flujos operativos de personas y vehículos, posiciona a la arquitectura de seguridad física en el centro de la estrategia de gestión de riesgos B2B. Migrar hacia un ecosistema unificado elimina las brechas de vulnerabilidad asociadas a tecnologías de transmisión no cifradas y cerraduras convencionales, garantizando una administración centralizada y auditable. CDVI despliega una propuesta integral articulada en torno a la interoperabilidad de sus componentes, permitiendo estructurar políticas de seguridad multinivel desde el perímetro exterior hasta los puntos de paso internos de mayor criticidad.

Esta arquitectura tecno-estratégica se cimenta sobre seis pilares tecnológicos complementarios:

• Online Alta Seguridad (Plataforma ATRIUM): Control de acceso centralizado mediante controladores en red, gestión en tiempo real y cifrado extremo a extremo.
• Standalone / Smartloxx: Cilindros electrónicos autónomos y dispositivos de control puntual sin necesidad de cableado estructurado.
• Larga Distancia / Acceso Vehicular: Soluciones de identificación activa y pasiva (UHF y Bluetooth) diseñadas para la gestión de flotas, parkings y accesos logísticos.
• RFID Criptográfica / Bus OSDP: Lectores multitecnología e interfaz de comunicación supervisada para evitar el sabotaje e interceptación del bus de datos.
• Radiofrecuencia (RF) e Inalámbrico: Sistemas de transmisión por código evolutivo para control remoto de maniobras y activación sin contacto.
• Automatización Peatonal (Gama DIGIWAY): Operadores electromecánicos para puertas batientes que garantizan accesibilidad universal y cumplimiento de normativas de evacuación e incendios.

La combinación de estas vertientes tecnológicas resuelve simultáneamente la protección física del inmueble y el control de la identidad digital. Los principios de diseño de CDVI priorizan la modularidad, la redundancia de componentes operativos y la simplificación de los procedimientos de despliegue. Esta ingeniería orientada al instalador e integrador reduce de forma drástica el Coste Total de Propiedad (TCO), minimizando los tiempos de canalización, montaje y mantenimiento correctivo a lo largo del ciclo de vida útil del sistema.

Esta arquitectura modular permite desplegar un núcleo de gestión IP robusto y flexible, cuya máxima expresión tecnológica se encuentra en la plataforma online de alta seguridad ATRIUM.

2. Control de Acceso Online de Alta Seguridad: Plataforma ATRIUM Krypto

En instalaciones corporativas, centros de procesamiento de datos y sedes gubernamentales, la administración centralizada de accesos es un requisito indispensable para la continuidad del negocio y el cumplimiento normativo. La plataforma ATRIUM Krypto ha sido concebida para operar como la columna vertebral de la infraestructura de seguridad física, permitiendo auditar eventos instantáneamente, gestionar privilegios de acceso dinámicos y coordinar la respuesta ante emergencias sin depender de arquitecturas de software propietarias complejas.

Desglose de Hardware y Arquitectura de Red

El núcleo de la plataforma reside en los controladores de la serie ATRIUM Krypto, los cuales integran un servidor web seguro (HTTPS). Esta arquitectura elimina la necesidad de dedicar servidores locales exclusivos o licencias de software por cliente, facilitando el acceso multi-plataforma a través de cualquier navegador web estándar.

Mecanismos Criptográficos y Gestión de Credenciales

La arquitectura Krypto mitiga de forma nativa los ataques de interceptación (man-in-the-middle) y la clonación de credenciales. La comunicación entre la tarjeta, el lector y el controlador implementa un cifrado extremo a extremo mediante AES de 128/256 bits, apoyado por un algoritmo de claves diversificadas automáticas. Esto garantiza que cada transacción de autenticación genere una firma criptográfica única.

• Capacidad de la Plataforma: Escalabilidad nativa para gestionar hasta 500 puertas e integrar un censo de hasta 10.000 usuarios activos sin degradación del tiempo de respuesta.
• Control de Ascensores: Integración mediante el módulo de expansión CAA480A, que permite restringir el acceso a plantas específicas según el perfil de la credencial.
• Credenciales Móviles: Compatibilidad con la tecnología Mobile-PASS, convirtiendo dispositivos inteligentes (smartphones) en credenciales virtuales seguras.

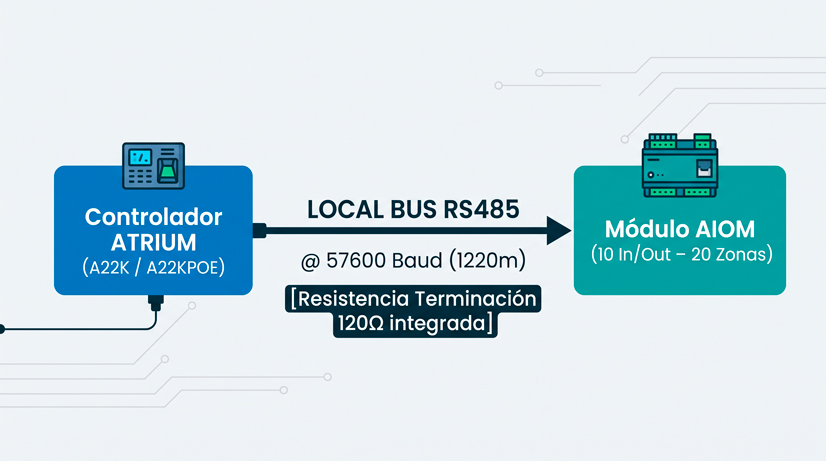

Módulo de Expansión de Entradas/Salidas (AIOM)

El módulo AIOM amplía las capacidades operativas del controlador principal ATRIUM de 2 puertas, proporcionando supervisión avanzada de puntos de alarma y control de periféricos secundarios.

• Especificaciones I/O: 10 entradas multipropósito configurables hasta 20 zonas mediante la función de duplicación de zonas (ZONE DOUBLER). Incluye 10 salidas multipropósito de colector abierto (open collector) de 100 mA.
• Supervisión de Cableado: Monitoreo individualizado de línea con detección de corte de cable (Wire Cut) y cortocircuito (Wire Short).
• Topología y Comunicación: Conexión mediante LOCAL BUS RS485 @ 57600 Baud, permitiendo topologías en estrella o en serie (daisy chain) con una distancia máxima acumulada de 1220 metros (4000 pies).

Dimensiones y Holguras de Instalación:

• Dimensiones de la tarjeta PCB: 19,5 cm x 8,9 cm.
• Dimensiones del armario metálico: 29 cm de alto x 28 cm de ancho x 8 cm de profundidad.
• Espacio libre de instalación requerido: 25 cm de margen alrededor del gabinete y 38 cm de espacio frontal.
• Distancias mínimas de aislamiento electromagnético: 2,4 m respecto a cableado o equipos de alta tensión; 1,2 m respecto a líneas telefónicas; 8 m de equipos transmisores RF.
• Seguridad Física y Normativa: Entrada dedicada para contacto Tamper de caja y pared (N.C. conectado a terminales TMP/GND). Cumplimiento estricto de las normativas FCC Parte 15 Clase A, EN55022:1998 Clase A y directrices de instalación UL 294.

Caso Práctico Sectorial: Infraestructuras Críticas y Edificios Corporativos

En una subestación de transformación eléctrica de alta tensión, un sistema tradicional Wiegand presenta severas brechas ante la interceptación de datos en línea y la clonación de tarjetas. La implementación del controlador ATRIUM A22K acoplado con módulos AIOM permite no solo gestionar los accesos peatonales, sino también supervisar la integridad física de los cercados perimetrales e interruptores de celda.

Al detectarse un evento de Wire Cut (corte de cable) en un lazo de supervisión perimetral, la lógica distribuida del AIOM conmuta de manera inmediata sus salidas de colector abierto (open collector). Esta señalización física conmuta una entrada digital en la matriz del sistema CCTV / VMS (Video Management Software) de la instalación, forzando un despliegue automático del domo PTZ hacia la zona del incidente e iniciando la grabación en alta resolución junto a una alarma pop-up en la consola central del operador. La comunicación RS485 supervisada y el cifrado AES-128/256 garantizan la invulnerabilidad total del enlace frente a intentos de bypass o sabotaje.

La solidez del entorno online cifrado de ATRIUM se complementa perfectamente con la versatilidad de los puntos de acceso secundarios, donde el despliegue de cableado resulta inviable y se requieren soluciones autónomas meca-electrónicas.

3. Control de Acceso Autónomo (Standalone) y Cilindros Electrónicos Smartloxx

Los accesos perimetrales secundarios, salas de reuniones, despachos ejecutivos o dependencias históricas exigen mecanismos de restricción de paso inmediatos sin la complejidad de realizar rozas, canalizaciones o tendidos de cable estructurado. Las soluciones autónomas (Standalone) y «Plug & Play» de CDVI responden a esta necesidad ofreciendo una alta resistencia mecánica, gestión de usuarios local y capacidades de integración avanzadas.

Análisis Técnico de Dispositivos Autónomos Tradicionales

STAR1M: Lector autónomo (lector y tarjeta de gestión) de formato compacto. Su administración se realiza mediante tarjetas de programación máster y tarjetas sombra (shadow cards), lo que permite dar de baja credenciales extraviadas sin necesidad de que el usuario presente la tarjeta física original.

PROFIL100EINT y GALEOBT: Teclados antivandálicos de alta seguridad fabricados en aleación de acero inoxidable y Zamak. Su arquitectura técnica separa la interfaz de usuario exterior del módulo de relés (electrónica remota), el cual se instala en la zona protegida/interior de la estancia para evitar que la manipulación física del teclado exterior pueda accionar la apertura de la puerta. El modelo GALEOBT añade conectividad Bluetooth para la gestión y apertura directa desde teléfonos móviles.

PROMI: Lector/controlador autónomo compacto fabricado en policarbonato de alta durabilidad, diseñados para un montaje rápido en marcos de puerta o paramentos verticales reducidos.

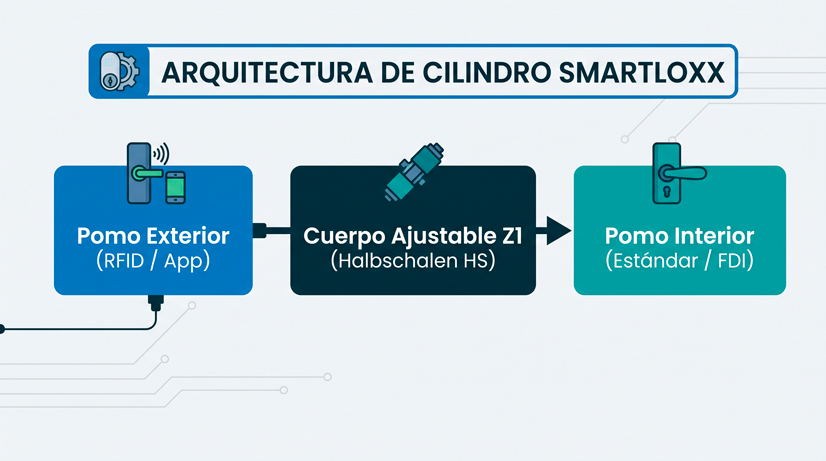

Ecosistema de Cilindros Digitales Smartloxx (Serie Z1 / SL1)

La serie Smartloxx sustituye los bombines mecánicos europerfil tradicionales por cilindros electrónicos de doble pomo sin necesidad de modificar la puerta existente. Su diseño modular permite adaptar la longitud del cilindro a cualquier grosor de hoja mediante juegos de semicarcasas opcionales.

Variantes Mecánicas Avanzadas

Sin Perforación de Perfil (OPZ – Ohne Profilzylinder-Lochung): Versión con eje extendido diseñada específicamente para instalarse tras escudos de seguridad con protección contra extracción del núcleo (Kernziehschutz).

Pomo Interior de Giro Libre (FDI – Freidrehender Innenknauf): Cilindro diseñado para vías de evacuación e instalaciones especiales. Nota técnica de montaje crítica: La variante FDI se suministra completamente preensamblada de fábrica sin posibilidad de ajuste posterior de longitud en campo. Por tanto, exige determinar con absoluta precisión las cotas exacta interior y exterior de la puerta antes de cursar el pedido.

Accesorios Modulares: Semicarcasas individuales HS-10 (10 mm), HS-20 (20 mm) y HS-30 (30 mm) o en juegos (HS-10-SET, HS-20-SET, HS-30-SET), elemento de reequipamiento mecánico de confort (KV – Komfortverriegelung) y bloque de demostración (DB-Z1).

Opciones de Activación y Módulo de Control MultiControl

El cilindro Smartloxx permite la autenticación mediante patrón táctil SmartCode sobre el pomo, lectura de tarjetas/llaveros MIFARE® DESFire® EV2/EV3, apertura mediante aplicación móvil y función manos libres SmartGo. Permite la configuración de perfiles horarios, deshabilitación del registro de eventos e integración con sistemas de alarma (EMA) a través de las unidades de control universales MultiControl.

Caso Práctico Sectorial: Comunidades de Propietarios y Oficinas Pyme

Un edificio corporativo de pequeñas dimensiones o una comunidad residencial sufre de la constante pérdida de llaves maestras por parte de inquilinos o empleados, lo que históricamente implicaba sustituir el bombín mecánico completo y reexpedir copias para todos los usuarios. Al sustituir la cerradura convencional por el kit SL1-33, cuando una tarjeta BCD o llavero METALD se extravía, el administrador simplemente revoca sus permisos desde la aplicación móvil. No es necesario cambiar la mecánica de la puerta ni gastar en cerrajería, preservando la inversión inicial.

De la gestión física y puntual de accesos en puerta pasamos a los requerimientos de alta velocidad e identificación a distancia para flujos vehiculares e industriales.

4. Soluciones de Control Manos Libres, Larga Distancia y Acceso Vehicular

El control de accesos en parkings corporativos, muelles de carga e instalaciones logísticas exige la identificación automática de vehículos y personal sin obligar a la detención total ni a la interacción física con la infraestructura, evitando así cuellos de botella y minimizando los tiempos de tránsito.

Análisis de Tecnologías de Identificación Activa y Pasiva

• Antena UHF de Alta Frecuencia U4GO (A10U480): Sistema de identificación pasiva diseñado para la gestión de parkings y áreas logísticas. Proporciona una distancia de lectura de hasta 10 metros detectando etiquetas adhesivas de parabrisas o matriciales a velocidades vehiculares de hasta 20 km/h.
• Receptor de Doble Tecnología BEACON (SEL2641R433-BWE): Módulo de recepción que combina la tecnología Bluetooth BLE 4.2 con la Radiofrecuencia a 433 MHz, permitiendo gestionar simultáneamente la apertura mediante teléfono móvil o mandos a distancia tradicionales sobre la misma interfaz de control. Su salida Wiegand y OSDP (configurables) permiten una integración total y completa con sistemas como ATRIUM.

Caso Práctico Sectorial: Centros Logísticos y Puertos Industriales

En el muelle de acceso a un parque logístico con alto tráfico de camiones, la detención manual para fichar en un poste genera retenciones en la vía pública. La instalación de antenas UHF U4GO conectadas a las barreras automáticas permite validar el tag del parabrisas del camión mientras rueda a 20 km/h. La barrera se eleva con antelación suficiente, eliminando los tiempos de espera, optimizando el consumo de combustible de las flotas y manteniendo la seguridad del perímetro industrial.

Garantizado el control fluido a larga distancia, la protección en los accesos peatonales internos requiere asegurar la integridad criptográfica del lector física y lógicamente.

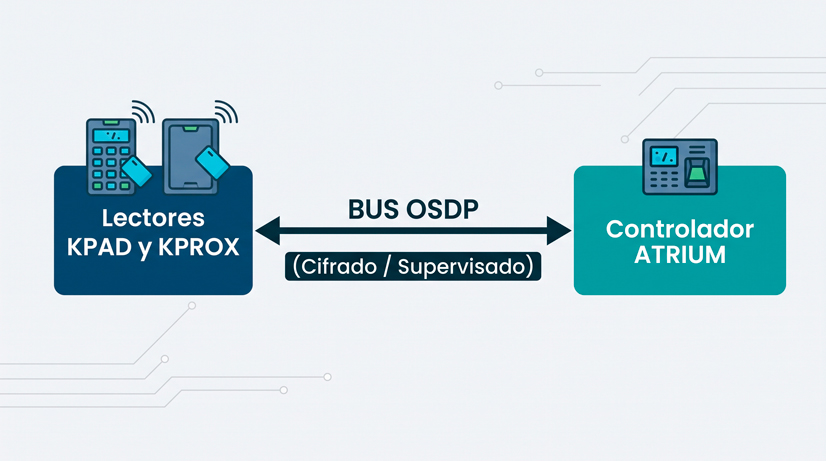

5. Lectores Criptográficos RFID y Comunicación Avanzada Bus OSDP

El protocolo tradicional Wiegand ha quedado obsoleto para aplicaciones de alta seguridad debido a su naturaleza unidireccional y sin cifrado, lo que permite la intercepción de los datos de tarjeta (snooping) mediante dispositivos electrónicos interpuestos en el cableado. El estándar de Protocolo Abierto de Dispositivo de Supervisión (OSDP) revoluciona el bus de campo mediante la supervisión continua del estado del lector y el cifrado de las comunicaciones.

Análisis de la Gama de Lectores Multitecnología

• Gama KRYPTO (KPROX y KPAD): Lectores diseñados para una integración nativa mediante BUS OSDP. Son compatibles con tecnologías de proximidad 125 kHz, Mifare® Classic de  1K y los tags y llaveros Mifare® DESFire EV2 de CDVI. Mantienen una comunicación bidireccional cifrada con el controlador, permitiendo el monitoreo continuo de estado (tamper, fallo de línea, manipulación) y la actualización de firmware a través de la propia línea de datos.

Caso Práctico Sectorial: Hospitales, Centros Sanitarios y Geriatría

En la sala de farmacia y almacenamiento de estupefacientes de un complejo hospitalario, es prioritario controlar el paso del personal sanitario autorizado e impedir cualquier intento de vulneración del sistema. La implantación de lectores KRYPTO con tarjetas MIFARE® DESFire® EV2/EV3 garantiza que la credencial no sea clonable mediante ataques de emulación RFID.

La comunicación bidireccional mediante BUS con protocolo RS-485 KRYPTO (propietario de CDVI)  supervisa constantemente el estado del lector. Si un intruso intenta arrancar el lector del paramento o cortar la línea de comunicación, el controlador detecta la pérdida de la trama de supervisión en milisegundos. Esta discrepancia genera un evento de alarma de alta prioridad que conmuta las salidas de relé del sistema, activando el cierre electromagnético de emergencia de los accesos adyacentes y notificando al software de gestión VMS para enfocar de forma inmediata las cámaras IP circundantes sobre la zona afectada.

La máxima protección física del bus cableado OSDP se complementa con la flexibilidad de las soluciones inalámbricas para la automatización y control de puertas sin cables.

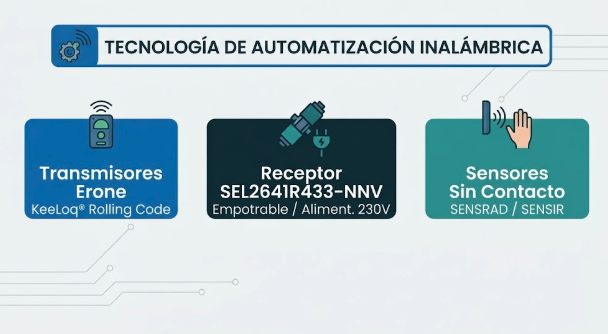

6. Radiofrecuencia (RF), Automatización Inalámbrica y Dispositivos Sin Contacto

La automatización inalámbrica mediante radiofrecuencia permite controlar puertas automáticas, barreras y sistemas electromecánicos a distancia, evitando el despliegue de cableado en zonas de paso complejo o intervenciones arquitectónicas agresivas.

Análisis de la Tecnología de RF y Sensórica

• Gama de Transmisores y Receptores Erone (433,92 MHz / 868 MHz): Sistemas de emisión de alta seguridad equipados con encriptación de código evolutivo  KeeLoq® Rolling Code. Este mecanismo modifica la clave de transmisión en cada pulsación, haciendo inútiles los intentos de captura y retransmisión de señal mediante escáneres de radio.
• Receptor Miniatura SEL2641R433-RCV: Módulo receptor de tamaño ultra compacto diseñado para memorizar hasta 250 mandos a distancia y 100 móviles, alimentado directamente a 230V CA.
• Pulsadores Sin Contacto (TTHS2641E1N – TTHS2641E1B): Dispositivos de activación higiénica mediante sensores infrarrojos o capacitivos que detectan la proximidad de la mano a una distancia ajustable sin necesidad de contacto físico (Touchless).

Caso Práctico Sectorial: Centros Deportivos y Gimnasios

En el acceso al área de piscinas y vestuarios de un complejo deportivo, la humedad constante deteriora rápidamente los pulsadores mecánicos ordinarios, provocando averías de encendido y mantenimiento continuo. La instalación de interruptores por infrarrojos TTHS2641E1B combinados con receptores Erone permite el paso higiénico de los usuarios simplemente pasando la mano por delante del sensor, reduciendo a cero el desgate mecánico de la pieza y bajando radicalmente los costes de mantenimiento del centro.

La activación sin contacto mediante RF e infrarrojos encuentra su aplicación ideal al combinarse con los sistemas electromecánicos de apertura de puertas peatonales y accesibilidad universal.

7. Automatización de Puertas Peatonales, Seguridad de Incendios y Accesibilidad de usuarios con movilidad reducida (Gama DIGIWAY)

La automatización de puertas peatonales en edificios de pública concurrencia exige conciliar tres factores críticos: la eliminación de barreras arquitectónicas para personas con movilidad reducida (PMR), la fluidez de tráfico y el cumplimiento estricto de los requisitos de evacuación y resistencia al fuego.

Estudio Técnico de los Operadores DIGIWAY

La gama de operadores electromecánicos para puertas batientes DIGIWAY ofrece dos soluciones adaptadas al nivel de uso y la exigencia normativa:

• DIGIWAY Plus: Diseñado para tráfico medio en entornos residenciales, comerciales o de oficinas. Accionamiento electromecánico suave y silencioso con ajuste de fuerza y velocidad.
• DIGIWAY SR: Mecanismo de uso intensivo equipado con retorno por muelle mecánico. Cuenta con certificación de resistencia al fuego de 60 minutos (EN 1634-1), lo que garantiza que, en caso de fallo del suministro eléctrico o alarma de incendios, la puerta se cerrará mecánicamente asegurando el estancamiento del sector de incendio.

Métodos de Programación

1. Pantalla LCD y Teclado Integrados: Situados directamente sobre la placa del operador para una configuración clara e intuitiva.
2. Emisor Máster Inalámbrico: Permite al técnico realizar el ajuste de parámetros a distancia mediante mando RF, evitando tener que usar escaleras para acceder a la cubierta del operador.
3. Aplicación Móvil DIGIWAY BLE (Ventaja Técnica Clave): Conexión vía Bluetooth mediante App gratuita que replica de manera idéntica la pantalla física LCD del operador en el smartphone del instalador. Esta interfaz permite navegar por el menú completo y parametrizar velocidades, fuerzas, tiempos de pausa y ángulos de apertura cómodamente a nivel de suelo. Esto elimina la necesidad de retirar la cubierta física del chasis o subirse a una escalera, acelerando el proceso de puesta en marcha y reduciendo significativamente los tiempos de mantenimiento.

Caso Práctico Sectorial: Hospitales, Residencias y Edificios Públicos

En un hospital público, las puertas de acceso a los pasillos de urgencias deben permitir el paso continuo de sillas de ruedas y camillas sin contacto manual (protocolo higiénico), pero a la vez actuar como barrera cortafuegos en caso de emergencia. La instalación de operadores DIGIWAY SR equipados con sensores de seguridad DWSSS-5S1 garantiza una apertura segura que evita impactos con los peatones. Al activarse la alarma de incendios, el sistema libera la retención del motor y el muelle mecánico cierra herméticamente la puerta, garantizando la sectorización del fuego según la norma EN 1634-1.

La integración de todas estas tecnologías consolida un ecosistema capaz de responder a las demandas específicas de cada sector con un retorno de inversión medible.

8. Matriz de Integración Sectorial, Cuadro Comparativo Multitecnología y Análisis de ROI

Para facilitar la toma de decisiones por parte de ingenieros, arquitectos e integradores de sistemas, se consolida el catálogo técnico de CDVI dentro de un marco de aplicación sectorial y un análisis tecno-económico de rentabilidad.

Matriz Cruzada Tecnologías vs. Sectores

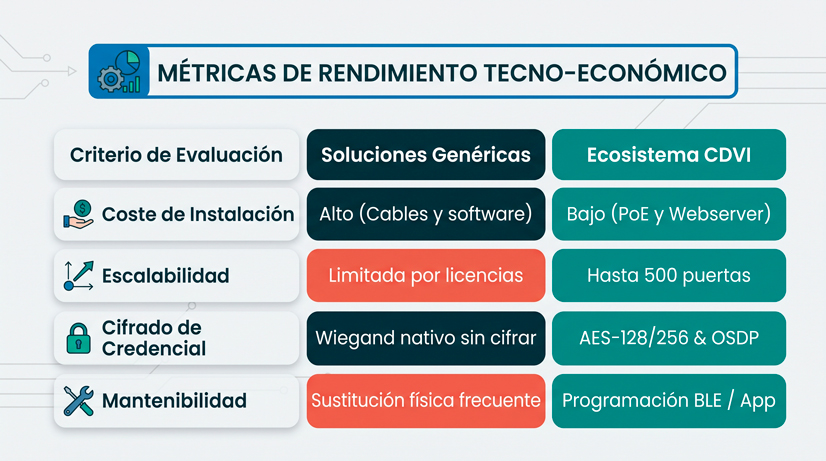

Cuadro Comparativo Tecno-Económico: CDVI vs. Soluciones Genéricas de Mercado
