Un retenedor magnético para puertas (también conocido como electroimán de retención) es un dispositivo de seguridad diseñado para mantener las puertas de paso —especialmente las puertas cortafuegos o de sectorización— en posición abierta de forma constante durante el tránsito normal del edificio.
Sin embargo, su verdadera función reside en su capacidad de reacción: en el momento en que se activa una alarma de incendio o se interrumpe el suministro eléctrico, el retenedor libera la puerta de manera inmediata. Esto permite que el cierrapuertas mecánico actúe, sellando el espacio y delimitando el avance del fuego.
Funcionamiento del sistema de seguridad positiva (Fail-Safe)
La clave de la fiabilidad de estos equipos radica en el principio de seguridad positiva o sistema Fail-Safe. Al contrario que otros sistemas de cierre que requieren energía para bloquearse, un retenedor electromagnético necesita recibir corriente eléctrica constante (típicamente a 24 Vcc) para generar el campo magnético que sujeta la contraplaca de la puerta.
¿Qué ocurre durante una emergencia?
-
La Central de Alarma de Incendios (CIE) detecta humo o un incremento térmico.
-
El sistema corta automáticamente la alimentación eléctrica del lazo de los retenedores.
-
Al desaparecer la corriente, el campo magnético se desvanece de forma instantánea.
-
La puerta queda libre y se cierra por la acción de su propio muelle, impidiendo la propagación de gases tóxicos, humo y llamas transitables hacia las vías de evacuación.
Soluciones CDVI: Rendimiento y fiabilidad con la Serie VIR
En CDVI, especialistas en sistemas de seguridad y control de accesos, hemos desarrollado la Serie VIR, una gama de retenedores magnéticos profesionales diseñados específicamente para integrarse con las máximas garantías en los planes de evacuación más exigentes.
La ingeniería detrás de la Serie VIR elimina por completo el uso de elementos mecánicos internos en el imán. Al no existir fricción ni piezas móviles propensas al desgaste físico, la vida útil del dispositivo se extiende indefinidamente, reduciendo los costes de mantenimiento operativo de las instalaciones a prácticamente cero.
Opciones de montaje adaptables a cada arquitectura
Cada proyecto arquitectónico plantea retos de espacio y distribución distintos. Por ello, la Serie VIR ofrece variantes de montaje que resuelven cualquier configuración en obra:
-

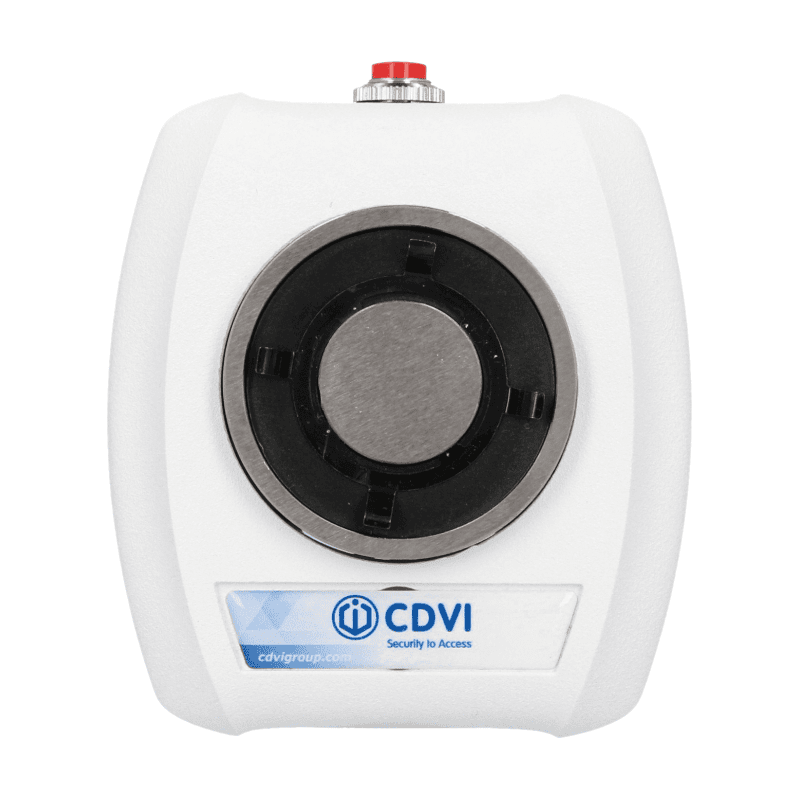

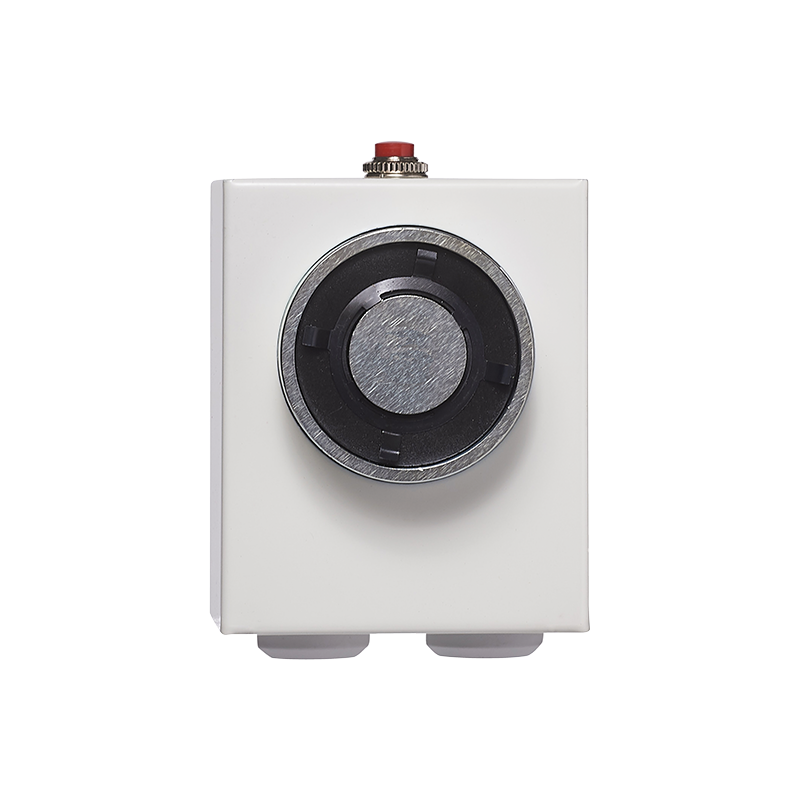

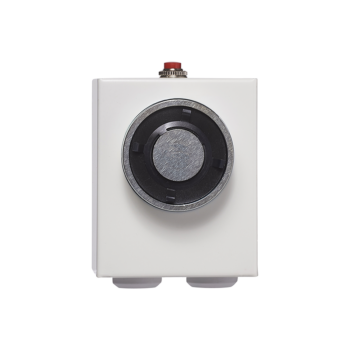

Montaje en pared (VIRA5024): Es la configuración estándar y más eficiente para pasillos o salas donde la puerta cortafuegos, al abrirse por completo, queda paralela a un muro cercano. Su diseño compacto minimiza el impacto estético en la pared.
-
Montaje en suelo (VIRP5024): Diseñado como una columna robusta, es la solución perfecta para grandes áreas diáfanas, vestíbulos de independencia o situaciones donde no existe un tabique o pared estructural lo suficientemente cerca para anclar el imán. Su fijación al suelo ofrece una resistencia mecánica excepcional contra impactos cotidianos.
 |
 |
 |
 |
Criterios técnicos para elegir el soporte magnético adecuado
Para ingenieros, instaladores y prescriptores mecánicos, las especificaciones internas de un retenedor definen el éxito de la instalación a largo plazo. A continuación, detallamos las características críticas incorporadas en las soluciones de CDVI:
Fuerza de retención real
Un retenedor ineficiente puede soltar la puerta ante corrientes de aire o, por el contrario, retenerla en exceso impidiendo un uso manual fluido. Los modelos de la Serie VIR proporcionan una fuerza de retención superior de 50 kg. Esta fuerza garantiza una sujeción firme y estable incluso en puertas cortafuegos pesadas de gran formato (RF60 o RF120), manteniendo la ergonomía del edificio.
Protección electrónica y magnetismo residual
Uno de los problemas más comunes en electroimanes de baja calidad es el magnetismo residual: cuando se corta la corriente, el metal queda ligeramente imantado y la puerta tarda unos segundos vitales en despegarse.
Para evitar esto, los dispositivos de CDVI incorporan un varistor integrado de protección electrónica contra picos de tensión y garantizan la ausencia total de magnetismo residual. La liberación tras el corte de corriente de emergencia es limpia, inmediata y en milisegundos.
Botón de prueba y mantenimiento integrado
La normativa exige realizar pruebas periódicas de los sistemas de protección contra incendios. Cada unidad de la Serie VIR incluye un botón de desbloqueo manual integrado en su carcasa. Esto permite a los técnicos de mantenimiento o inspectores comprobar el correcto funcionamiento del muelle de la puerta y la desconexión del imán de forma local, sin necesidad de activar una alarma general en todo el edificio.
Accesorios para una instalación perfecta y adaptabilidad en obra
Raras veces una obra presenta paredes perfectamente alineadas o puertas sin desniveles. Para solventar estas desviaciones geométricas sin perder fuerza de retención, es fundamental contar con accesorios de articulación y extensión:
-
Soporte regulable (SUPVRREG): Fabricado en acero de alta resistencia con un acabado lacado en blanco, este brazo técnico funciona como un extensor ajustable tanto para montajes en pared como en suelo. Permite salvar distancias variables entre la hoja de la puerta y el punto de anclaje, facilitando la alineación exacta del imán.
-

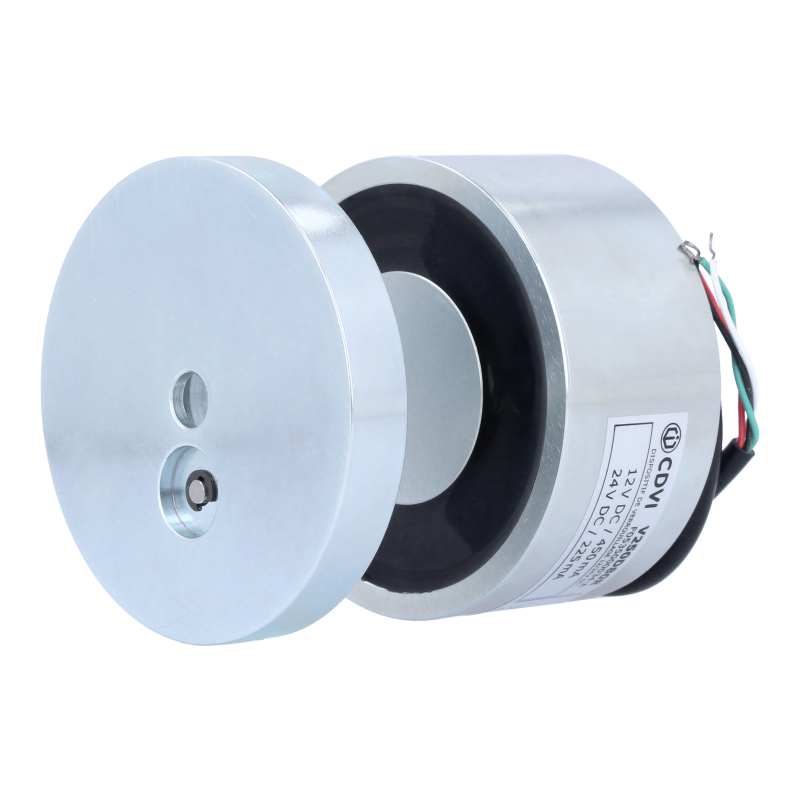

Contraplacas articuladas y universales (CPART): Aunque los retenedores de CDVI incluyen su contraplaca orientable de serie, el accesorio universal CPART ofrece una rótula de inclinación ajustable avanzada. Esto asegura que la placa de metal haga un contacto plano perfecto del 100% con la superficie del electroimán, incluso si la puerta cortafuegos presenta descuadres o ángulos de apertura complejos.
Resumen de especificaciones técnicas para prescriptores
Para facilitar la inclusión de estos dispositivos en los pliegos de condiciones técnicas de tus proyectos, resumimos sus parámetros fundamentales:
| Parámetro Técnico | Valor / Especificación | Beneficio en Obra |
| Alimentación Eléctrica | 24 Vcc | Compatible con el estándar de las CIE de incendios. |
| Consumo Energético | 20 mA a 80 mA | Alta eficiencia energética para lazos con múltiples unidades. |
| Fuerza de Retención | 50 kg | Sujeción garantizada para puertas pesadas de sectorización. |
| Certificación Normativa | EN 1155 (Marcado CE) | Cumplimiento estricto del Código Técnico de la Edificación. |
| Resistencia al Fuego | 60 minutos (EN 1634-2) | Integridad estructural garantizada en incendios activos. |
| Seguridad Electrónica | Varistor integrado / 0% residual | Liberación inmediata y protección contra sobretensiones. |
Una inversión crítica en seguridad pasiva
El retenedor magnético para puertas no es un simple accesorio de confort; es un componente crítico de salvamento arquitectónico. Invertir en equipos robustos, libres de desgaste mecánico y plenamente homologados bajo las normativas europeas EN 1155 es la única vía para garantizar que, ante una situación de riesgo real, las vías de evacuación permanecerán libres de humo y protegidas del fuego.
Explora la gama completa de retenedores electromagnéticos de la Serie VIR de CDVI y asegura la máxima eficiencia y protección en tus próximas instalaciones y proyectos de edificación.
Preguntas Frecuentes (FAQs) sobre Retenedores Magnéticos
Para resolver de forma directa las dudas más habituales de los instaladores, ingenieros y responsables de seguridad, hemos recopilado las preguntas clave sobre estos sistemas de retención:
1. ¿Qué voltaje de alimentación necesitan estos dispositivos y por qué?
Los retenedores magnéticos profesionales, como los de la Serie VIR de CDVI, operan de forma estandarizada a 24 Vcc (Corriente Continua). Este voltaje es el estándar internacional utilizado por las Centrales de Incendios y Sistemas de Detección de Alarma. Trabajar a bajo voltaje garantiza la seguridad eléctrica del lazo de control y permite una integración directa con las baterías de respaldo del sistema general de emergencia del edificio.
2. ¿Es obligatorio que un retenedor de puerta tenga el Marcado CE?
Sí, es completamente obligatorio para cualquier dispositivo que se instale en una puerta cortafuegos o en una vía de evacuación dentro de la Unión Europea. El Marcado CE debe estar certificado bajo la normativa EN 1155. Si una inspección técnica detecta retenedores sin esta homologación específica, la instalación no será legal y el edificio no obtendrá las licencias de actividad necesarias al no garantizar la sectorización en caso de incendio.
3. ¿Cómo influye el “magnetismo residual” en la evacuación de un edificio?
El magnetismo residual es la remanencia de fuerza magnética que queda en el metal del electroimán justo después de que se corta la corriente eléctrica. En dispositivos de baja calidad, este magnetismo puede hacer que la puerta quede “pegada” durante unos segundos vitales tras activarse la alarma. Los retenedores de CDVI incorporan electrónica avanzada y un varistor integrado que elimina el magnetismo residual al 100%, garantizando una liberación instantánea en milisegundos.
4. ¿Se puede liberar la puerta manualmente sin activar la alarma general?
Sí. Aunque el retenedor funciona de manera automática vinculado a la central de incendios, la normativa exige que pueda ser liberado de forma local. La Serie VIR cuenta con un botón de prueba integrado en la carcasa del electroimán. Al presionarlo, se interrumpe temporalmente la corriente del dispositivo, permitiendo cerrar la puerta manualmente para comprobar el funcionamiento del muelle o realizar labores de mantenimiento sin necesidad de disparar la alarma de todo el edificio.
5. ¿Qué fuerza de retención es la adecuada para una puerta cortafuegos estándar?
Para la gran mayoría de puertas peatonales cortafuegos (estructuras de madera técnica o metálicas con clasificaciones RF60 o RF120), una fuerza de retención de 50 kg es el estándar óptimo. Proporciona la resistencia necesaria para que las corrientes de aire del edificio o el propio peso del cierrapuertas mecánico no liberen la hoja accidentalmente, pero mantiene un umbral seguro y ergonómico si un usuario necesita empujar y cerrar la puerta manualmente en el día a día.
